PROGRAMMATION AUTOMATE S7-1500 / RS232 / MODBUS TCP

A l'heure de l'industrie 4.0, on arrive encore à réaliser des projets qui proposent des fonctionnalités qui  pourraient être qualifiés de préhistorique par certains mais qui sont au cœur du projet lui-même.

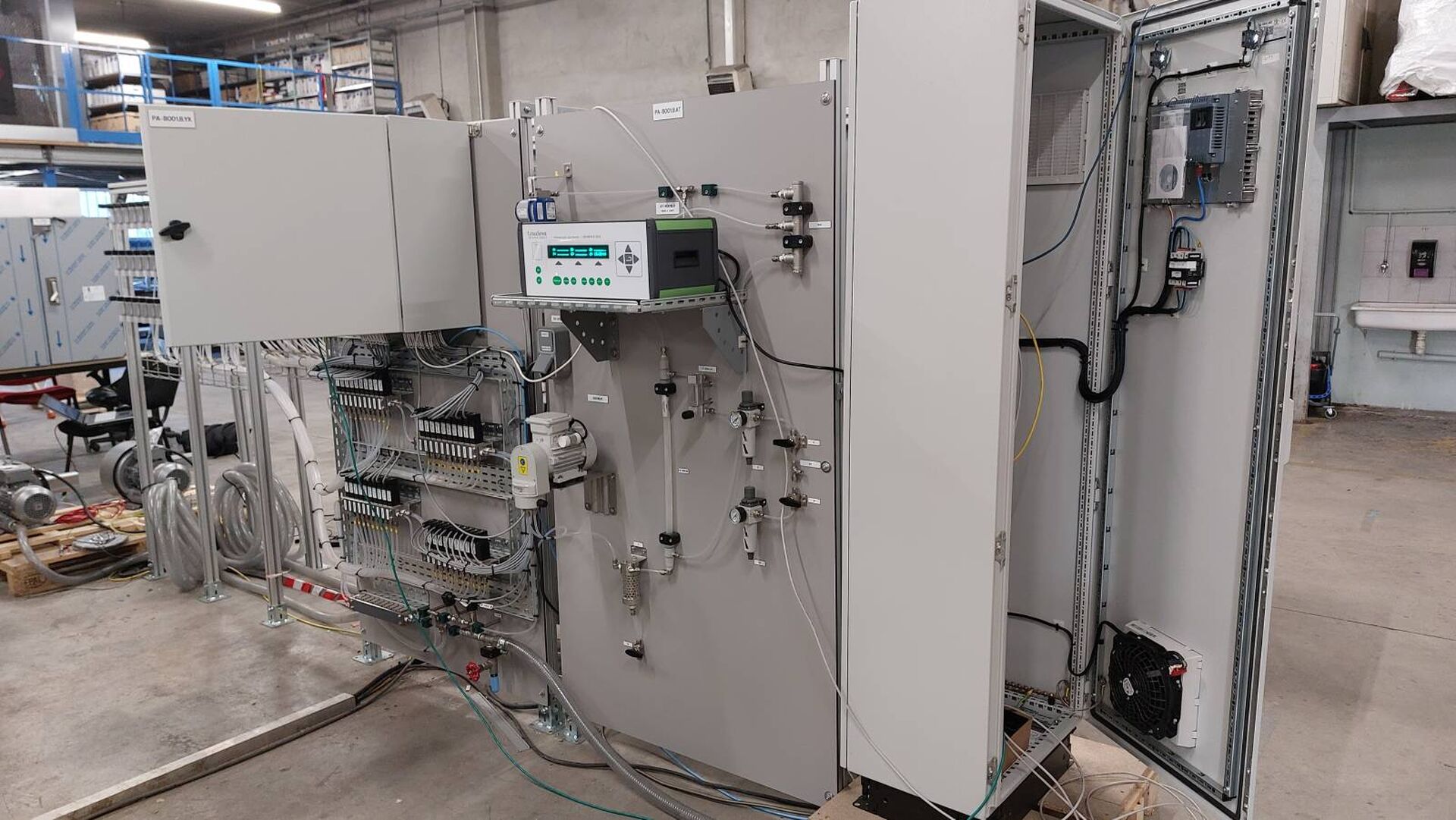

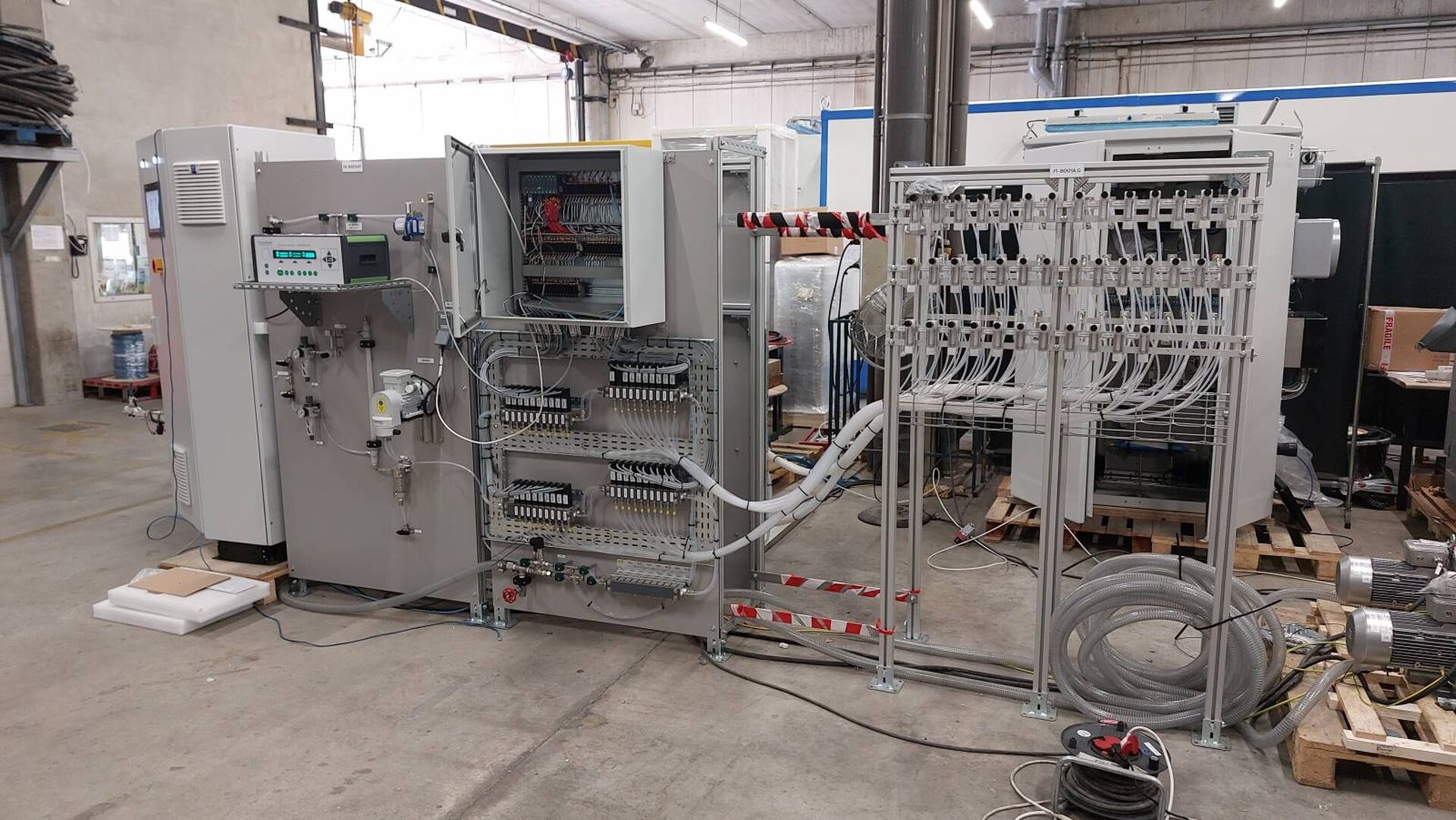

Comme cet ensemble d’analyse  de gaz composé de 2 panoplies de 48 vannes chacune qui sont ouvertes successivement ou aléatoirement. Lorsqu’ ‘une  vanne s’ouvre, l’automate pilote un analyseur qui analyse donc la voie ouverte et renvoie ces résultats à l’automate pour traitement.

6 gaz sont analysés par voies

La particularité du process est que l’analyseur communique en RS232 Ascii et donc transmets ces réponses en chaines de caractère.

La chaine de caractère des 6 résultats est envoyée  à la queue leu leu. Il a fallu découper cette chaine pour avoir les 6 résultats différents identifiés par gaz puis les convertir en réel pour les envoyer vers une supervision en Modbus TCP pour traitement.

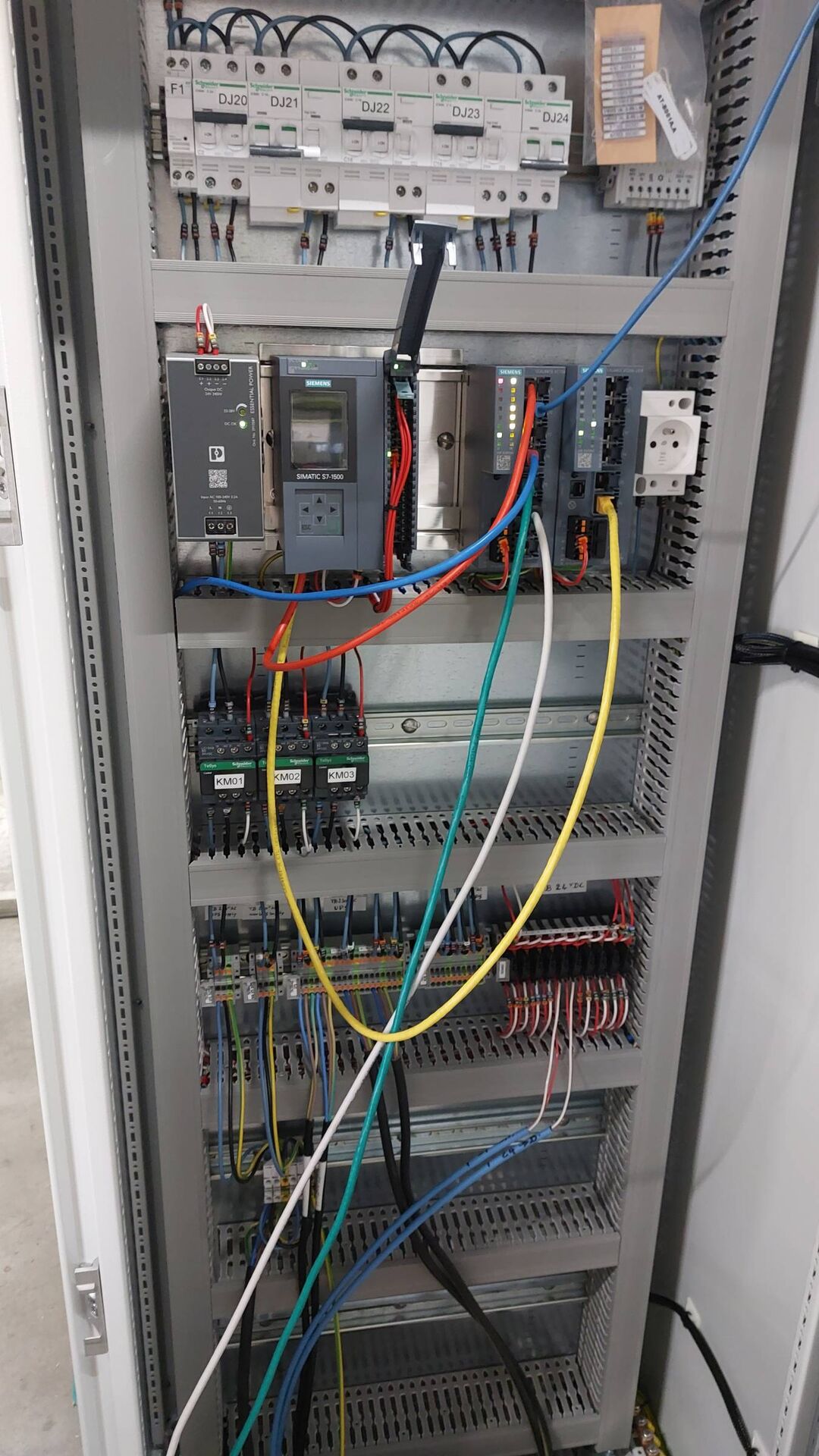

L’automatisme est géré par un Siemens S7-1500 et ET200SP pour la com. RS232.
